基于IC卡的計算機智能考試系統研究

文章出處：http://www.luckydriving.com 作者：李紅萍 趙浪濤 賈秀明   人氣： 發表時間：2011年11月22日

    基于IC卡的計算機智能考試系統實現了對“校園一卡通”系統的擴展，把學生的考試也納入了自動化管理之中，使教師擺脫了出卷、閱卷的煩瑣工作．

1 系統硬件組成

    系統由計算機、非接觸式IC卡讀寫器、IC卡等組成(如圖1所示)．

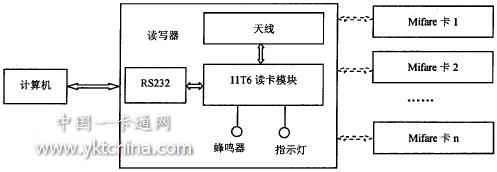

圖1 非接觸式射頻IC卡讀寫系統

1)Mifare卡

    與傳統的接觸式IC卡、磁卡相比較，利用射頻識別技術開發的非接觸式IC卡讀寫器，成功地將射頻識別技術、磁電技術、計算機技術和IC卡技術結合起來，解決了卡中無電源、低功耗和免接觸這一難題，克服了接觸式IC卡由于存在機械接觸，容易造成磨損以及由于接觸而產生各種故障的問題．而且非接觸式IC卡表現出來的防監聽、防解密性能也超出一般的IC卡，不論非接觸 式IC卡本身，還是非接觸式Ic卡讀寫設備，均防水、防油、防污、防腐蝕、防扭曲、防靜電，具有高安全、高可靠、高快捷、高適用等性能，是現代電子技術領域的一大突破。

2)讀寫器

    讀寫器由llT6射頻讀寫模塊，配以天線、RS232串口便可與計算機實現信息交換．1lT6射頻讀寫模塊是采用最新Mfare技術的微型嵌入式非接觸式IC卡讀寫模塊．內嵌ISO1A,aA3 Type A協議解釋器，并具有射頻驅動及接收功能，可以簡單實現對Mifare卡片的讀寫操作，讀寫距離最大可達100 mm．該模塊提供標準異步串行通訊接口，兼容TTL電平．只需進行電平轉換即可直接連接到PC機．讀寫模塊對卡片的操作應遵循尋卡一密碼校驗一讀或?qū)懣ㄒ魂P(guān)閉卡片等規則，如果任何一個操作出現錯誤，就應立即關閉卡片。

2 讀寫器工作原理

    系統按13．56 MI-Iz的工作頻率以半雙工方式在讀寫器與Ic卡之間雙向傳遞數據．讀寫器將要發送的信號，編碼后加載在頻率為13．56 MI-Iz的載波信號上經天線向外發送，進入讀寫器工作區域的IC卡接收此脈沖信號，一方面卡內芯片中的射頻接口模塊由此信號獲得電源電壓、復位信號、時鐘信號；同時卡內芯片中的有關電路對此信號進行調制、解碼、解密，然后對命令請求、密碼、權限等進行判斷．若為讀命令，控制邏輯電路則從存儲器中讀取有關的信息，經加密、編碼、調制后由卡內天線發送給讀寫器，讀寫器對接收到的信號進行解調、解碼、解密后送至計算機處理．若為修改信息的寫命令，有關控制邏輯引起的內部電路提升工作電壓，提供擦寫EEPROM時所需的高壓，以便對EEPROM中的內容進行改寫．若經判斷其對應的密碼和權限不符，則返回出錯信息．

3 讀寫器讀寫功能的實現

    在VB環境下，若要實現對卡片的讀寫操作，必須用VB建立讀卡器驅動程序及Mifare卡的讀寫程序，即建立讀卡器及Mfare卡的動態連接庫．編程時，首先需要在通用代碼部分聲明程序中要調用的函數，即對動態連接庫進行聲明，然后通過調用動態連接庫中的卡操作函數，便可實現對Mifare卡的讀寫操作．參考讀卡程序框圖如圖2所示．

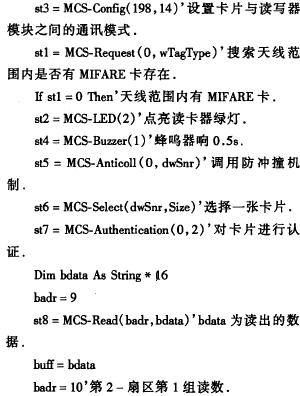

    參考讀卡程序如下：
    Private Sub Timer1-Timer()
    st0=MCS-InitComm(0，115200)’設置讀卡器與計算機的通信協議．

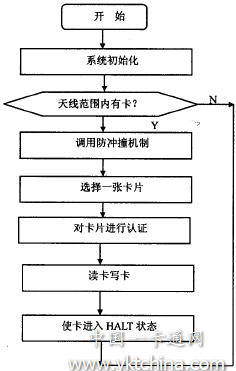

圖2 讀卡程序框圖

4 計算機考試系統程序設計

    讀寫器讀寫功能調試正常后，首先需要建立各門課的試題庫，然后在VB環境下設計計算機智能考試程序，以實現計算機隨機選題、學生答題、計算機自動閱卷的功能．參考程序框圖如圖3所示．

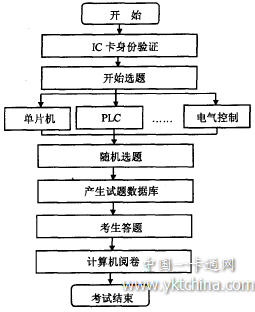

圖3 計算機智能考試程序框圖

5 結語

    基于IC卡的計算機智能考試系統實現了對“校園一卡通”系統的擴展，可應用于高校學生的考試中，也可應用于社會上的各類考試之中，減輕了考務人員和監考人員的工作量．為“校園一卡通”系統的擴展奠定了基礎．

參考文獻：
[1] 鄧北川．“校園一卡通”讀寫器的研究與實現[J]．西安航空技術高等專科學校學報，2OO6(5)：21—23．
[2] 顧金娣．校園一卡通系統的應用與思考[J]．上海第二工業大學學報，2005，22(9)：71—76．
[3] 楊文忠．射頻卡讀寫器的工作原理與設計[J]．電腦知識與技術，2006(2)：205—206．
[4] 蘇文勝．基于數字化校園的校園一卡通構建[J]．武漢理工大學學報，2005，27(1)：99—101．
[5] 裴沛．基于一卡通模型的數字化校園的構建研究[J]．金卡工程，2OO6(11)：47—50．
