繼電器小板（HK3FF-DC12V-SHG）與洗衣機控制器接線方法
文章出處：http://www.luckydriving.com 作者：開發部 人氣： 發表時間：2013年10月26日
[文章內容簡介]：繼電器小板（HK3FF-DC12V-SHG）與洗衣機控制器接線方法
繼電器小板（HK3FF-DC12V-SHG）與洗衣機控制器接線方法
交流電零線輸入輸出的確定
將一根交流電的零線剪斷，一側為零線的輸入，另一側為零線的輸出；如下圖所示

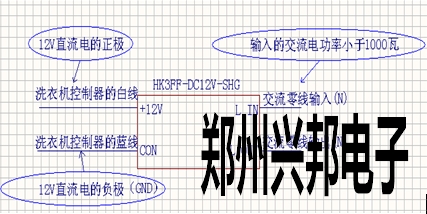

洗衣機控制器與繼電器小板接線圖
繼電器小板安裝注意事項
繼電器小板接線完畢后，必須放進絕緣的盒子里面，避免電器部分和墻壁、鐵皮等接觸，以免發生觸電事故；如果繼電器小板沒有裝到絕緣的盒子里面，至少要用電工膠帶把繼電器小板完全包裹十次以上，以避免產生觸電危險;繼電器小板必須放到干燥、不易燃、不易爆的場所;繼電器小板不宜放到人體易觸摸的位置，以免產生觸電危險。
