485中繼器
485中繼器是光隔離的RS-485/422的數據中繼通信產品，可以中繼延長RS-485/422總線網絡的通信距離，增強RS-485/422總線網絡設備的數目?？梢詫?85總線進行光電隔離，防止共模電壓干擾?？梢灾С諶S-485總線與RS-422總線的自動切換。
產品特點：
485總線中如果485傳輸線達到一定的距離，而且處于復雜的外部環境，從而容易受到外部環境的電磁感應等外部干擾。中繼器中的高效的防雷管可以有效地抑制閃電(Lightning)和ESD，并且提供每線600W的雷擊浪涌保護功率。可以吸收外部環境的電磁感應等外部干擾。從而保護485總線的穩定性。
由于485總線傳輸距離的延長，或者485總線中的485設備的增多，會使得485信號不斷的衰減，最后可能導致485總線不穩定甚至不能使用，485總線中繼器可以對已有的485信號進行增強和放大，增加RS-422/RS-485總線網絡中485設備的數目。
在現場施工當中，由于485總線的距離比較遠，在其中形成了電位差，從而產生了共模干擾，導致穩定性降低。485總線中繼器的光電隔離器能夠提供3000V的隔離電壓，可以有效的將485總線相互隔離，防止共地干擾。其中的DC/DC模塊，可以將兩端的電源完全隔離。從而實現完全隔離。
485中繼器采用專業的I/O電路，使用數據流向自動控制技術，自動判別和控制數據傳輸方向，無需更改軟硬件，可以很方便的實現RS-485總線與RS-422總線之間的切換。采取零延時設計，傳輸速度快。自動偵測串口信號速率，無需設置串口波特率。
485總線要求485設備要離總線主干盡可能的近，使用485總線中繼器，可以將總線拓?fù)浣Y(jié)構改成"T"型拓?fù)浣Y(jié)構，方便現場施工。
485光隔離中繼器采用全金屬外殼，防靜電，抗干擾能力強。
485中繼器延長485網絡長度

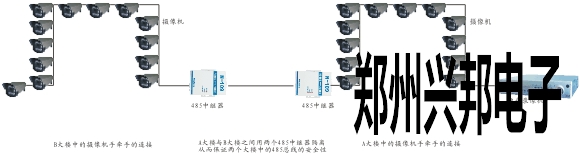

某學校視頻監控項目當中，需要對該學校的A，B兩座教學樓的樓梯間，教室間進行視頻監控，Ａ，Ｂ兩個教學樓相互之間的距離約為200m左右，由A教學樓的保衛處進行集中監控，其云臺控制由485網絡來完成。
在施工過程當中，出現了兩個問題很難解決：1.由于485網絡距離比較長，而且485設備比較多，，485網絡運行穩定性較差。2.由于A，B兩個教學樓之間有200m左右的距離，一旦發生強電，雷電干擾，極其容易損壞485設備。
施工方采用485中繼器解決上述問題。在A，B教學樓里面各放一個485中繼器，等于把一個485網絡分成了3個485網絡，這樣485網絡就可以很穩定的運行。再由于教學樓之間的200m的距離是在兩個485中繼器中間，即使有強電干擾，由于485中繼器中防雷保護和光隔離功能，也會被其所吸收，隔離。從而保證了485網絡的穩定性及安全性。
485總線樹型拓?fù)浣Y(jié)構
在485總線當中，其布線方式只能是總線型的拓?fù)浣Y(jié)構，但是在現場施工當中，總線型的拓?fù)浣Y(jié)構施工起來非常的不方便。利用485中繼器可以解決這個問題，可以利用485中繼器將總線型的拓?fù)浣Y(jié)構改造成樹型的拓?fù)浣Y(jié)構。大大的方便了現場施工。

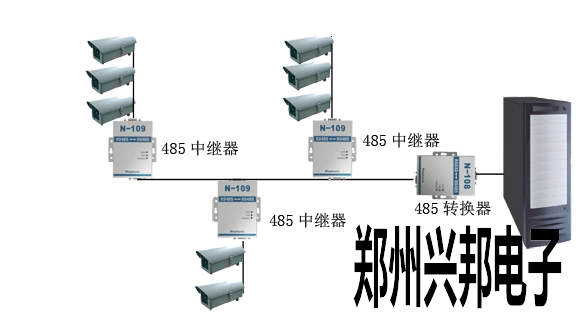

在某智能樓宇監控項目當中，每個樓層都有多個攝像頭對各個地點進行監控，利用485總線對攝像頭進行控制，施工單位在施工過程當中發現，如果按照原先的485總線型的拓?fù)浣Y(jié)構的話，485總線主干線必須要經過每一個攝像頭，這樣將導致485線的距離非常的長，而且在后期的維護當中，由于所有的攝像頭都是經過一個485總線，如果在485總線上有一個攝像頭出現問題，有可能導致整個系統不能運行。他們使用485中繼器將原先的485總線型的拓?fù)浣Y(jié)構改造成樹型的拓?fù)浣Y(jié)構，大大簡化了施工，并且極其方便后期的維護。極大的節省了費用。
