關于門禁接線的研究

文章出處：http://www.luckydriving.com 作者：興邦科技 人氣： 發表時間：2008年12月25日

對于大多的工程案例很多時候是因?yàn)榻泳€的問題從而導致整個門禁的癱患。根椐調查80%的因?yàn)殚T(mén)禁控制器和電鎖或遙控器和電鎖的接線存在問題。下面我們就來對它們?nèi)绾谓泳€來做一個簡單的介紹。

　所有門禁產品都有一個共同點就是首先要將電腦主機的RS232轉化為RS485，于是我們所使用的產品就稱為協議轉換器，轉換器與門禁一體機相接，可以使IC或ID卡片的進出門記錄反饋到主機上了。而控制器所需電源一般要與電源相接直接接在電源的正極上，即正對電源的12V，負對電源的CND（負極）。

　如果客戶要選擇四線的電鎖如，而磁力鎖帶有NC，COM信號線，它是磁力鎖的門磁信號。而這個信號如果要傳達給主機，就要與一體機相接（因?yàn)橹挥幸惑w機已將通信協議轉化成了RS485）。除了信號線磁力鎖還有正負線，正負線就可以與電源信號端相接了（門磁信號已經與一體機相接了，鎖與電源信號端相接形成一個完整的回路了，但是客戶選用的NO型的電鎖就要接電源的NO端了）。至于控制器的COM就可以與電源的GND（負極）相接，控制器的信號線NO要和電源的PUSH相接，為什么要這樣接？首先是因?yàn)镃OM是公共端，它與負極相接就相應有了負電，NO與PUSH相接形成了一個回路。

　對于出門按鈕NC接在一體機的負極，COM端與一體機的負極相接了。遙控有五個接線端：+、-、NO、NC、COM。要知道遙控如果要工作一定要有電，所以，遙控的正極就要接上正極這個正極的電你可以和電源正極相接，負對負，COM對相電源公共端，NC與PUSH，道理與以上一樣。

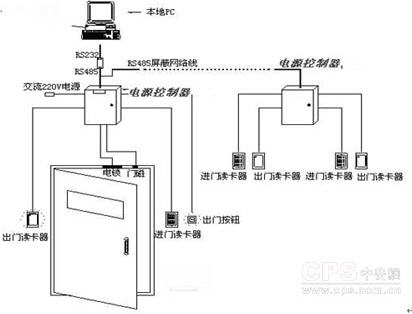

　下面是一個設計的方案以供參考：
