車輛物流一卡通系統的開發與應用

文章出處：http://www.luckydriving.com 作者：中國一卡通收錄   人氣： 發表時間：2012年03月15日

　　 1 引言

　　1.1 現狀背景

　　目前邯鋼已實現月產100 萬噸以上鋼的綜合生產能力，每年進出廠原材料物資和銷售成品數量巨大。隨著工廠規模的擴大和生產能力的不斷提高，邯鋼涉及車輛運輸?shù)南嚓P(guān)業務越來越重要，而此類信息或者沒有系統支撐，或者相對獨立，不利于數據共享和信息追蹤，出現了車輛作弊、物資偷盜等違法行為，給企業造成一定的經濟損失。因此，邯鋼迫切需要根據實際車輛物流情況和信息系統現狀，建設一套針對物資進出廠和轉儲業務，在物資進出廠門、質檢取樣、原料受卸、銷售出庫、計量等關鍵業務崗位，能夠高度整合車輛和業務信息、交互管理、智能處理的一體化信息系統。根據企業實際需求和業務情況，自動化部自主研發實施了邯鋼“車輛物流一卡通”系統。

　　通過本系統的建設，建立了一套覆蓋整個邯鋼集團物資進出廠和轉儲關鍵環節，實時車輛物流信息展示、跟蹤、監管的系統平臺。該系統的建成投用，既是管理創新，提升邯鋼車輛物流管理水平，堵塞管理漏洞，降低廠內車輛停時；又是技術創新，諸環節信息整合、共享和公開，防止作弊行為，有效減少物資丟失，降低原料運輸虧噸率。用信息化固化車輛物流流程，規范人的行為，“車輛物流一卡通”系統起到了積極的推動作用。

　　1.2 項目概述

　　系統其根本目的是進一步規范對進出廠區物流、車輛的管理，維護正常生產和工作秩序，保障企業財產安全。按照“數字化、現代化、人性化”的要求，實現邯鋼門禁網絡化管理。在系統的設計、開發、實施過程中，創新管理思路，自主設計、逐步擴展，并在系統運行過程中不斷完善和優化。

　　現系統已經涵蓋全部進廠大宗原燃料、成品銷售出廠業務以及廠區物資轉儲業務，并與遠程計量、庫存銷售、質檢取樣、物流供應等邯鋼已有信息化系統高度整合。同時，在“車輛物流一卡通”系統信息流的基礎上，開發拓展至質檢遠程監控自動取樣系統、邯鋼車輛GPS 定位系統和車輛卡口抓拍系統。諸多系統以“車輛物流一卡通”系統為中心平臺，以IC卡為信息載體，以“一車一卡一任務”為管理理念，實現業務聯動、數據交互和信息共享。該系統已經成為邯鋼車輛、物資、數據管理中不可或缺的一體化綜合信息平臺。

　　2 車輛物流一卡通系統設計

　　2.1 系統體系結構

　　“車輛物流一卡通”系統作為整體結構中的主導系統，正如大腦控制人的行為動作一樣，為每一輛進廠車輛分配唯一任務，并引導車輛在完成各種業務流程，如進出廠門、計量、取樣、裝卸物資等。通過數據處理平臺將各系統的業務信息數據收集并整合，生成車輛一卡通系統以及數據支撐系統所需數據，有效地將車輛途經業務點的操作信息串聯起來，為管理層分析業務現況提供企業綜合信息查詢視圖。用戶可通過“車輛物流一卡通”系統查看車輛當前狀況、進行任務監管和調配，形成管理決策支持，還可通過該平臺查詢車輛相關歷史信息記錄。

　　2.2 系統業務流程功能

　　“車輛物流一卡通”系統由進出廠物流、車輛管理、遠程計量的集中監控組成，通過建立門禁和遠程計量管理中心，與現有ERP 的供應采購、質檢、運輸、計量、庫存、銷售、出廠等管理業務集成，對各磅房和大門進行智能卡和視頻技術的網絡化集中監控，實現對進出廠區物資車輛進行發卡登記、補卡、記錄、查詢、監視等統一管理。通過對系統相關崗位加裝IC卡設備等措施，實現了車輛信息識別查看和業務管理，車輛必須持卡進廠、計量、質檢、裝卸原料及成品、出廠，每個環節都需要使用磁卡進行業務確認。通過“一車一卡一任務“的物流業務管理，進一步防范外來進廠原料車輛換牌重復過車作弊、出廠成品實物與出庫單票據不相符、物資轉儲車輛虛假過秤等現象，有效的降低公司的損失。

　　3 系統業務功能詳細內容

　　系統依據“一車一卡一任務”原則，涵蓋三類車輛物流業務：外進原燃料進廠、銷售成品出廠、廠內物資轉儲，系統按照業務流程分別設計。以外進原燃料進廠業務為例，具體流程如下：

　　(1)供應商需在車輛到達前，將供方車輛信息報給邯鋼計量中心，由計量中心操作人員將車輛預報信息導入系統。
　　(2)車輛進廠前出示車輛有效證件和供方送料單，門崗核查信息無誤后，為其辦理臨時磁卡。
　　(3)車輛到達門崗，經門崗檢查車輛與系統相符后，為其辦理進廠確認。
　　(4)車輛到達取樣崗位，取樣完成后由操作人員為其辦理取樣確認。
　　(5)車輛到磅房持磁卡計量毛重。
　　(6)車輛到達受卸崗位，在卸車結束后由操作人員為其辦理受卸確認。
　　(7)車輛到磅房持卡計量皮重。
　　(8)車輛到門崗刷卡出廠，經門崗操作人員核查信息無誤后，為其辦理出廠確認。
　　(9)車輛業務完成后，向門崗交回臨時磁卡，換回自己有效證件。

　　4 現有三級信息系統改造和外部系統整合

　　4.1 遠程計量系統

　?。?）車輛信息預錄：遠程計量系統進行了業務完善，對于外進原燃料實施車號預錄，將車輛的相關信息，包括通知單號、車牌號、供貨商、運輸商以及供方重量信息，在發車同時，以外網郵件形式提報計量中心，計量中心將其信息導入到系統中。對于未預錄車輛，司機將無法在廠門門崗辦理磁卡業務。
　?。?）持卡計量：改造遠程計量系統，加裝IC卡讀卡設備，為計量中心提供了更準確、快捷、有效的稱重信息。讓司磅人員無需再在系統中輸入車牌號和通知單號，計量系統可將磁卡內的信息讀取后，直接顯示給司磅人員查看使用，降低了由于人工錄入造成的錯誤，使得信息更加準確，同時縮短了過磅時間，提高了系統的效率，同時防止司機在廠區內私自換票等作弊行為。
　?。?）自學習自診斷功能：實現供應商結算計量虧噸車車比對，自動處理原燃料虧噸扣罰運費的程序。開發路運數據超標準上下限報警提示等功能。

　　4.2 銷售三級系統

　　銷售三級系統根據系統要求進行改造，加裝IC卡讀卡設備，由銷售三級系統通過XI 接口將車輛裝配詳細信息發送至“車輛物流一卡通”系統中，廠門門崗人員可通過系統信息查詢，將司機手持出庫單據進行校驗，校驗無誤后確認信息，這樣不但驗證了出庫單的有效性，同時還避免了一單多次使用的情況，加強了對出廠成品監管力度，提高門崗的校驗效率和縮短信息確認時間。

　　4.3 西區 MES 系統

　　對西區 MES 系統進行改造，加裝IC卡讀卡設備，對于西區汽運發貨車輛，系統將發貨計劃和調運車輛信息發送到“車輛物流一卡通”系統，滿足車輛合理、有序進出廠作業，提供給門崗人員詳細的車輛配貨信息，加強廠門門崗人員對出廠成品監管力度，提高門崗的校驗效率和縮短信息確認時間。

　　4.4 物流供應三級系統

　　系統加裝IC卡讀卡設備，有效的通過業務流管理車輛行為，對于未過毛重或未取樣的車輛拒絕卸車。在車輛卸車后，經崗位人員現場核實確認后，在系統中對其車輛信息進行確認。僅當卸車崗位為車輛卸車確認后，計量系統方能為該車回皮。

　　4.5 質檢遠程監控自動取樣系統

　　質檢遠程取樣系統通過新建和改造自動取樣機，從質檢源頭保障樣品的客觀性，利用智能化一體監控網絡，實現視頻網絡管理數字化、網絡化、智能化，通過對圖像的瀏覽、記錄、智能分析等方式，實現廠區監控系統的統一管理、資源共享，使職能部門能直觀地了解和掌握監控區域的實時狀態、加強廠內物資質量檢驗的監控。

　　質檢遠程自動取樣系統與“車輛物流一卡通”系統的結合，大大提升對進廠原燃料的監管力度，有效地杜絕現場崗位人為因素造成的取樣信息不實的現象，有效地保證了公司進廠物資質量。加強對運料車輛的監管，通過讀取綁定車輛信息的磁卡，直接將車輛信息顯示給取樣崗位操作人員使用，降低崗位操作人員由于信息錄入造成的錯誤，使得信息更加準確。

　　4.6 邯鋼 GPS 車輛定位系統

　　GPS 車輛定位系統主要功能為記錄車輛軌跡信息，如車牌號、通行地點和時間等基本信息，不過該系統無法明確出車輛在運行軌跡上所執行的業務是什么，是否為合法通行軌跡記錄。通過“車輛物流一卡通”系統與邯鋼GPS 車輛定位系統數據整合，將“車輛物流一卡通”系統的車輛任務信息發送到GPS 車輛定位系統中，由GPS 車輛定位系統將收到的任務信息與軌跡相結合，展示在車輛通行軌跡之上，可高效的監管車輛，篩查出違規車輛，并在第一時間提供信息報警，為公司車輛管控提供了準確的、有效的記錄信息。

　　4.7 車輛抓拍報警系統

　　車輛抓拍系統主要功能為記錄通行抓拍點的車輛信息，如車牌號、顏色、通行時間、照片記錄等，雖然該系統有白名單控制，但進廠車輛大多數為供應商送貨車輛，無法固定車牌號信息，對于邯鋼廠內復雜的車輛通行情況，無法有效的篩查出違規通行車輛，但在“車輛物流一卡通”系統中的在廠業務車輛均為合法通行車輛，通過與車輛抓拍系統的抓拍信息相結合，可高效的篩查出違規車輛，并在第一時間提供信息報警，為廠區環境綜合整治提供了可靠的時間、地點、車牌信息等依據。

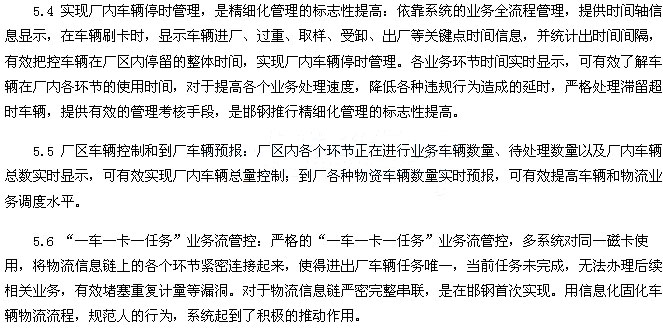

　　5 關鍵技術及創新點

　　5.1 以自主研發的“車輛物流一卡通”系統為核心，將分散信息系統緊密集成：系統與邯鋼遠程計量系統、物流三級系統、銷售等系統緊密對接，并與質檢遠程監控自動取樣系統、邯鋼GPS 網上查車系統、110 指揮中心車輛抓拍報警等多個系統實現信息共享、數據整合，做到了物流信息的完整串聯。

　　5.2 整合多種信息技術，是“物流網”在邯鋼的典型應用：本系統以M1 磁卡為載體，將IC卡讀寫技術、RFID 射頻識別技術、二維碼識別技術、手持終端等多種信息技術在一個系統中整合應用，在國內鋼鐵企業中屬于首創，是國家倡導的“物流網”概念在邯鋼的典型應用。

　　5.3 全流程黑、白名單管控：系統實現了全程黑、白名單的管控，進入黑名單的車輛，車輛將無法辦理任意環節業務，有效提高運輸單位的規范性，減少?gòu)S內違規車輛。

　　6 應用效果

　　(1)防止了出廠成品實物與單據不符以及同一單據多次出廠等作弊行為，有效堵塞漏洞，防止企業財產流失。在系統應用前，門崗僅憑司機手持加蓋財務印章的紙質出庫單來主觀判斷該單據真?zhèn)?，并且車輛裝載重量大、數量多，再加上單據數量多，無法更準確有效核查物資。系統應用后，門崗可通過系統核查單據的有效性，而系統會統計出該車輛的裝載重量和數量，便于門崗有效核查物資。
　　(2)黑名單控制，杜絕違規車輛進入廠區內辦理業務，有效防范財產流失。系統應用后，車輛一旦被列入黑名單，將無法再進出邯鋼廠區，只有追查違規原因，受到相應處理后方能解除，預防公司利益受到損害。
　　(3)車輛廠區內超時管控，有效加強車輛在廠區內行為，縮短車輛廠內停時，加快物資流轉速度，提升邯鋼物資裝卸能力。在系統應用前，邯鋼廠區內到處是滯留車輛，在系統應用后，通過時間管控，加大嚴懲力度，現邯鋼廠區僅剩下極少數的滯留車輛，大大提升邯鋼的物流鏈運作。
　　(4)固化運輸線路、偏航報警功能，可規范車輛路徑，防止車輛偏離。系統應用前，車輛不但亂停，還經常出現在不該出現的地方進行作弊、物資偷盜等違法行為，系統應用后，固化了車輛線路，一旦偏航，系統將立刻報警，相關組織機構就會在第一時間做出及時相應
