非接觸式智能卡信號的采集與處理

文章出處：http://www.luckydriving.com 作者：謝瑞春   人氣： 發表時間：2011年09月23日

0 引言

    智能卡即iC卡(integrated Circuit Card)，它是將一個或多個集成電路封裝在卡片內，具有信息存儲、邏輯判斷和運算等功能。智能卡分為接觸式智能卡、非接觸智能卡以及雙界面卡(接觸與非接觸結合)。接觸式智能卡通過讀寫設備的觸點和卡片上的觸點相接觸來完成數據讀寫。非接觸智能卡融合了射頻識別技術和IC卡技術，通過無線電波的傳遞完成數據的讀寫操作。非接觸智能卡具有使用方便、刷卡時問短、可靠性高等特點。

1 Wiegand通訊協議

    非接觸式智能卡大都使用Wiegand協議。Wiegand協議是國際上統一的標準，有很多格式。最常用的標準是26-bi格式，它是一個開放式的格式，對所有HID的用戶開放。

    標準韋根輸出是由26位二進制數組成，這26位數據在讀出器的韋根輸出線D0、D1上輸出，每一位的含義如下：

    第1位為2— 13位的偶校驗位；
    第2— 9位對應與電子卡HID碼的低8位；
    第26位為14-25對應電子卡的PID號碼；

    HID號碼即Hidden ID Code隱含碼，PID號碼即為Public ID Code公開碼。PID很容易在讀出器的輸出結果中找到，但HID在讀出器的輸出結果中部分或者全部隱掉。HID是一個非常重要的號碼，它不僅存在于卡中，也存在于讀卡器中。

2 Wiegand26接口設計

    Wiegand26接口通常由3根線組成，它們分別是數據0(Data0)、數據1(Data1)和信號地線，這3條線負責傳輸Wiegand信號。DO、D1在沒有數據輸出時都保持+5V高電平。

    若輸出為0，則Do拉低一段時間；若輸出為1，則D1拉低一段時間。兩個電子卡韋根輸出之間的最小間隔為0．25秒。

    2．1硬件接口電路

    DataO和Datal總共26個低電平脈沖，每—個脈沖代表—個Bit數據。第1個Bit為1-13 Bit的偶校驗位，第26個Bit為14-26 Bit的奇校驗位，Bit2-Bit25共6 DIGITS(每4 Bit為一個DIGITS)代表卡片號碼的后六位數。信號處理的實現過程可采用中繼法，其接口電路如圖一所示：

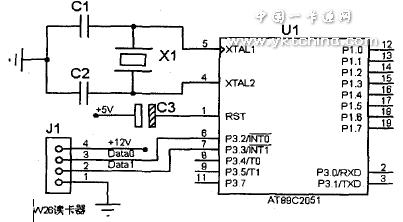

圖一單片機接口電路

    2．2數據處理軟件設計

    數據處理軟件由主程序、中斷程序和若干個子程序組成。主程序主要完成工作流程的控制，程序流程圖如圖二所示。中斷程序包括INT0中斷程序和INT1中斷程序，如圖三所示。

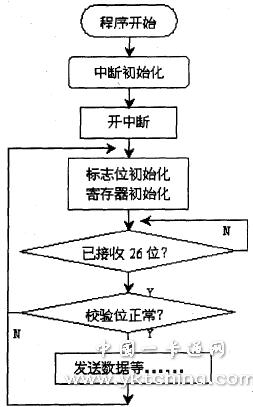

圖二主程序流程圖

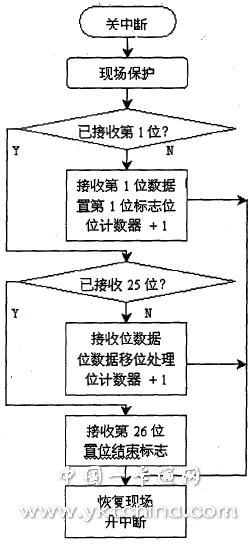

圖三INTO(INT1)流程圖

參考文獻
1、何立民，單片機應用技術選編(8)[M]．北京：北京航空航天大學出版社，2000．
2、余永權，汪明慧，黃英．單片機在控制系統中的應用 北京：電子工業出版社，2003．

作者簡介：謝瑞舂(196s一)，男，漢族，主要研究方向：計算機安全與信息管理。
