校園一卡通系統的應用研究

文章出處：http://www.luckydriving.com 作者： 人氣： 發表時間：2011年09月09日

    １ 　引言

    隨著IT 技術對全社會各領域的滲透和“面向２１ 世紀教育振興行動計劃”的逐步實施，“校園一卡通”系統建設作為學校建設的重要內容之一已提到議事日程．

    校園一卡通系統［１］是指基于校園網，采用成熟、先進的非接觸式IC 卡實現數據采集而建成的校園數據管理應用平臺．它綜合應用了計算機技術、網絡通信技術、數據庫技術、自動控制技術和IC 卡技術．該系統集證件管理、檔案管理、考勤管理、餐廳管理、公寓管理、機房管理及其他多種管理服務功能于一體，真正實現了“一卡在手，走遍校園” ，實現全校各類數據的統一性和運行規范性，是學校走向規范化、科學化、現代化管理的重要的象征［２］ ．

    本文結合實際介紹校園一卡通系統的總體結構、具體應用、管理模式及安全性，并對其應用情況進行深入研究，對其應用前景進行詳細的總結和展望．

    ２ 　一卡通系統的總體結構

    系統采用三級平臺結構：銀行作為一級平臺；校園卡管理中心作為二級平臺；各個校區平臺為三級平臺．一級平臺為銀行網絡系統，通過DDN 與學校校園卡管理中心實時連結，用普通電話撥號作為線路備份，實現用戶的實時取存、銀行卡掛失、每日業務結算等．二級和三級平臺利用校園網作為“校園卡”系統的骨干通訊平臺，主要實現校園卡在學校內的各種業務［３］ ．校園卡系統的整體結構如圖１ 所示．

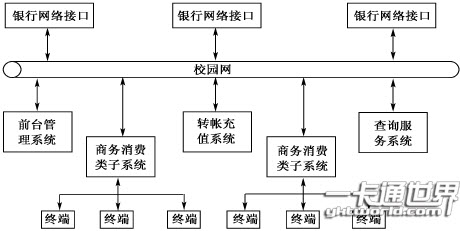

圖１ 　校園卡系統的整體結構

    整個系統采用流行的C桙S 和B桙S 結構．系統總體上分為系統主干平臺與應用子系統兩大部分．

    １） 　系統主干平臺建立的跨校區的校園網上，分為數據中心和各校區的管理中心兩大部分，數據中心位于學校的核心位置上，與主干交換機相連．數據中心由數據庫服務器＋ 磁盤陣列存儲、綜合前置機、轉帳前置機、身份和查詢前置機組成；管理中心放在各校區的核心位置，與各校區的二級交換機相連，便于面向師生服務．各校區管理中心由綜合業務子系統和身份管理子系統組成．
    ２） 　應用子系統接受主干平臺的管理與服務，應用子系統在校園網上可以是跨校區的，也可以是獨立的，不受物理位置上的限制．應用子系統可以劃分為商務消費類、身份識別類和混合類，如商務、考勤、門禁、醫療、水控、圖書館等系統．“一卡通”系統服從于數字化校園的統一規劃，與校園內其它應用系統協調并存．“一卡通”系統是數字化校園中的基礎應用系統，是重要組成部分．“一卡通”系統先行將全校的師生員工的身份信息檔案統一管理和使用起來，已經成為“統一用戶管理系統”的雛形，可以先期提供給校園的其它信息化系統使用．該系統根據學校的不同應用，能將各個應用子系統緊耦合成同時實現功能通、地域通、時間通的“三通”式的真正意義上的一卡通．

    一卡通系統提供統一的中心平臺，通過統一的中心平臺，可以連接多種子系統．子系統包括商務管理子系統、水控管理子系統、圖書管理子系統、醫療管理子系統、門禁考勤管理子系統、上機管理子系統、教務管理子系統、學生管理子系統、研究生管理子系統、科研管理子系統、電控管理子系統、巡更管理子系統、校內班車管理子系統、小錢包應用方案．對于每個子系統，其功能上是獨立的．但是都由中心數據庫控制數據．各個子系統的連接關系如圖２ 所示．

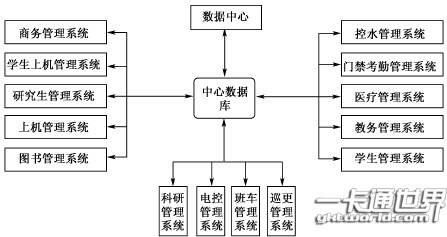

圖２ 　校園一卡通結構關系圖

    每個子系統都與校園網相連，子系統連接與用戶交互的設備．我們以圖書館門禁管理系統為例介紹其結構，圖書館門禁系統主要由門禁管理軟件、加密卡、門禁控制器、通道機、門標讀卡器等組成．門禁、通道機均采用雙向出入控制方式，在門內外側均有IC 卡感應器可感應IC 卡，用戶使用“校園一卡通”進出控制門．其硬件結構如圖３ 所示．

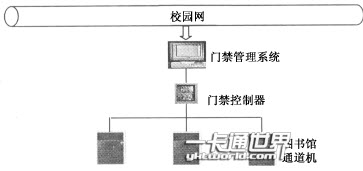

圖３ 　圖書館門禁硬件組成圖

    ３ 　一卡通系統的具體應用

    一卡通中心服務器是整個“校園一卡通系統”的核心，采用磁盤陣列存儲技術，提供全校的數據存儲服務，數據實時備份．一卡通系統使用非接觸式的IC 卡，表面印有持卡人身份標識，．在校園內作為身份證件使用，卡內設有效期并可以修改．通過校園卡與銀行卡有機結合，能夠?qū)崿F(xiàn)銀行卡金融功能．通過校園卡內的電子錢包，持卡人可以在各個校區內任意網點消費以卡結算，實現數字化、電子化貨幣結算．校園卡中心系統能夠?qū)Ω魃虅?wù)子系統、消費終端進行實時監控．持卡人可以通過觸摸屏、電話、網上、自助終端等多種形式為持卡人提供查詢、掛失、解掛、修改密碼等功能，掛失、解掛在各個校區內實時生效．持卡人通過借助于網絡和自助終端設備，實現從銀行卡到校園卡的實時轉帳［４］。
