基于校園一卡通平臺的集中式電控系統設計及應用

文章出處：http://www.luckydriving.com 作者：龔福和 ，盛其杰 ，段渭軍 人氣： 發表時間：2010年06月18日

一 、概述

隨著時代的進步，高校學生公寓用電管理出現個性化發展趨勢。摒棄舊的用電管理模式，采用現代管理理念和技術從根本上滿足個性化需求已顯得十分迫切。校園一卡通系統是數字校園的基礎性工程，旨在為廣大師生員工的教學、科研和生活提供方便、快捷的電子化服務，從根本上實現“一卡在手，走遍校園”的設想。隨著校園一卡通應用領域的不斷推廣，將公寓用電管理納入一卡通系統，不僅實現了用電管理智能化，而且對建設節約型校園有十分積極的促進作用。

二、校園一卡通系統及傳統學生公寓用電管理現狀

1．校園一卡通系統基本框架

校園一卡通系統構建于數字校園的統一身份認證、中央共享數據庫、統一信息門戶等基礎平臺之上，支撐學校教學、科研、管理和生活開展的應用系統。它與學校其他業務管理信息系統緊密結合，實現數據共享和交換，是數字化校園的重要信息采集網絡，能夠?yàn)閷W(xué)校決策層提供實時可靠的基礎信息。其系統框架如圖1所示。

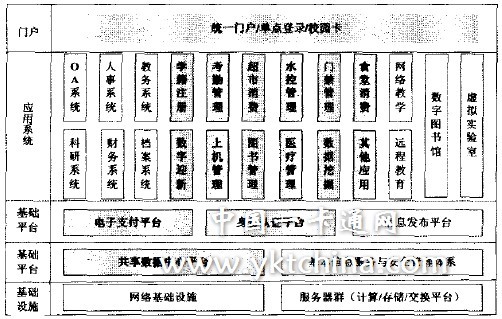

圖1 校園一卡通系統基本框架

由此可見．校園一卡通系統在學校的各個方面得到了廣泛應用。特別是一卡通系統的消費管理和身份認證模式．已成為高校日常管理的主要手段。因此以卡為媒介．基于校園一卡通系統平臺，開展學生公寓用電計量計費管理在技術上是可行的。

2．傳統學生公寓用電管理現狀

高校學生公寓用電大多實行粗放式管理。由于缺乏有效的管理手段，用電浪費大、安全隱患多等問題突顯。隨著學生對學習和生活環境要求的提高，用電需求多樣化并呈現個性化發展。簡單的開放式用電管理不僅使學校難以承受巨大的開支，學生的個性化需求也得不到滿足。

為了解決這種矛盾，部分高校開始在公寓用電管理方面引入了IC卡用電管理系統，以實現用電管理的計量化。但是該系統獨立于學校數字校園基礎平臺之外，不能與學校的業務系統無縫對接，不能實現學校層面的數據共享．難以為學校提供實時可靠的數據信息。形成了又一個校園信息孤島。

三、基于校園一卡通平臺的集中式電控系統設計

1．校園一卡通擴展應用的開發模式

為了便于對其他應用系統的集成，校園一卡通平臺采用通用接口與學?，F(xiàn)有的各種系統實現無縫對接，其系統的開發模式如圖2所示。

進行系統集成時只需開發相應的同步程序。該同步程序調用相應的DLL動態庫，定期從一卡通數據中心下載黑白名單。該黑白名單信息和數字校園基礎平臺相關信息進行融合建立一卡通擴展應用的身份識別基礎身份信息庫。通過定期運行同步程序，來更新身份識別基礎身份庫，實現黑白名單的更新，為前端應用程序?qū)崿F(xiàn)對身份認證提供有效的信息保障。前端應用程序在設計時，考慮在需要查詢輸入條件的時候，通過校園卡的ID號來實現對該系統應用相關信息的調用。程序通過將校園卡ID號

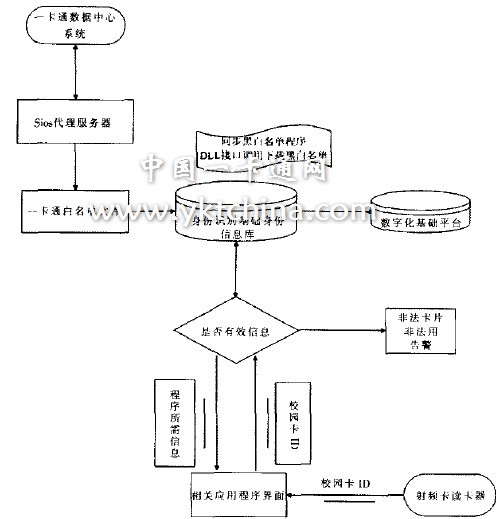

圖2 校園一卡通擴展應用的開發模式

發送到身份識別基礎身份庫，來驗證該校園卡的有效性。如果有效則會將應用程序所需的身份信息返回到應用程序。如果在黑名單中，則將會在應用程序調用界面中報告相關錯誤。在安裝應用程序的計算機上安裝通用射頻讀卡器，學生在使用該系統時通過刷卡即可實現相應的本地應用。

2．系統總體架構設計

集中式電控系統與校園一卡通平臺采用第三方系統接口實現無縫對接。集中式電控系統硬件由電控系統服務器、電控單元管理機、電控單元三大部分組成；軟件系統則包括電控系統管理軟件、電控系統數據庫軟件，電控單元管理機應用與控制軟件?；谛@一卡通系統的集中式電控系統的架構如圖3所示。

圖3 基于校園一卡通平臺的集中式電控系統構架
